◎ 長期應(yīng)用于水利水電、港口、隧道、橋梁等工業(yè)和民用建筑的鋼筋混凝土結(jié)構(gòu)的抗碳化、防滲、防水和防腐。以延長結(jié)構(gòu)的使用年限。如冷卻塔、渡槽、水閘、大壩、橋梁、水庫、污水處理池、混凝土電桿等工程。

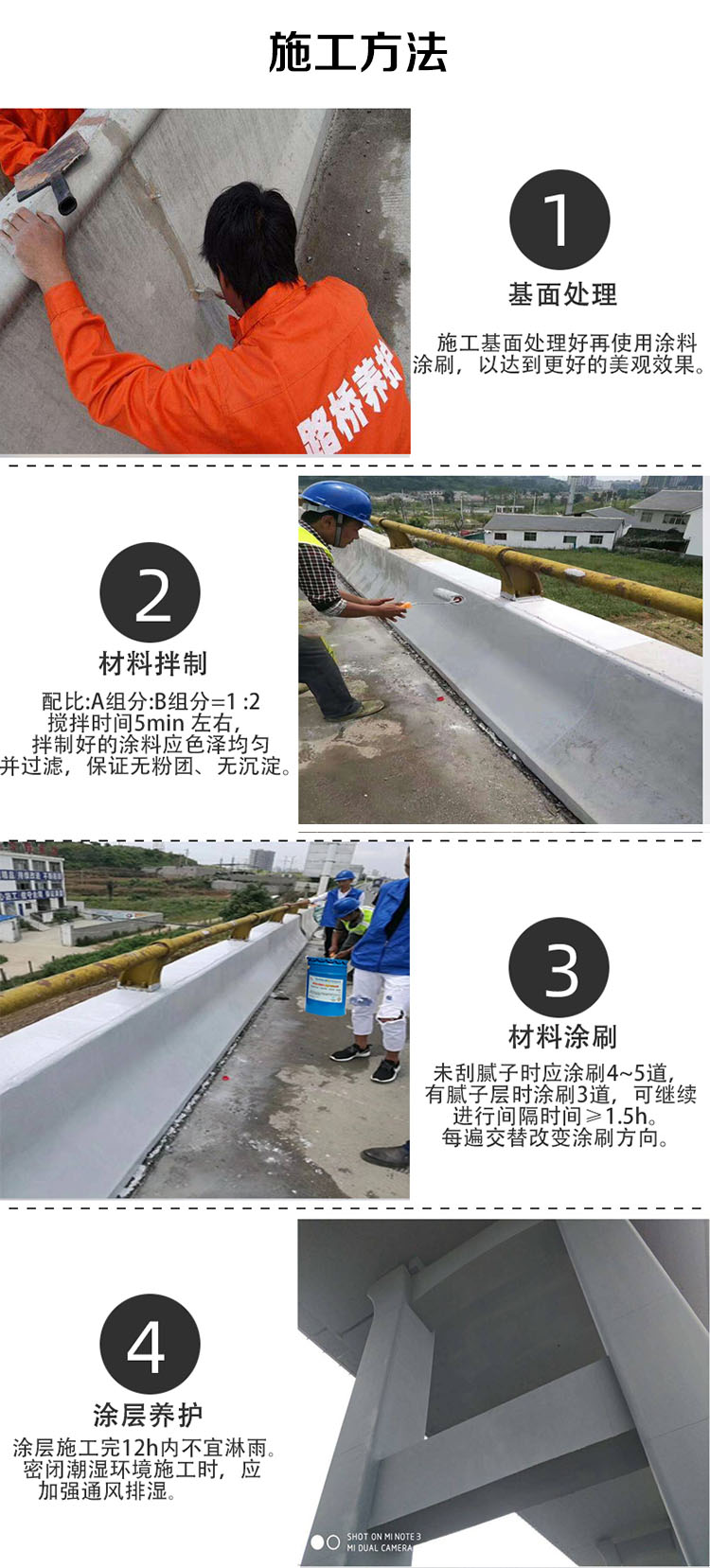

◆ 混凝土基面 基面應(yīng)堅(jiān)硬、光滑、粗糙、清潔、濕潤。倘若基底表面不水平，應(yīng)使用角磨機(jī)拋光和整平； 用鋼絲刷清除基面上的浮塵、泥漿和油污，鑿去松動和鏤空的部分； 用本產(chǎn)品制備的聚合物砂漿修補(bǔ)平整很大的欠缺，其配比為(質(zhì)量比，下同):組分甲:組分乙:細(xì)砂:水= 1: 4: 2:適量； 用本產(chǎn)品制備的聚合物膩?zhàn)隅P平各類別裂縫、裂縫或蜂窩、凹坑等不平的地方，比例為:a組分:b組分:水= 1: 4:適量； 涂刷抗碳化涂料前，應(yīng)事先讓混凝土基層表面清理干凈，用水濕潤，稍晾一個時間后，無潮濕感時涂刷；
◆ 粘合碳纖維布背面
按正常程序粘合碳纖維布后，應(yīng)在表面抹上最后一層表面膠后，在表面均勻粘上一層干凈的石英砂(石英砂40-70目，點(diǎn)膠應(yīng)薄而均勻)，待表面干燥后再涂抹上一層。 粘貼好的碳纖維布與混凝土基層表面之間的過渡區(qū)域，應(yīng)使用聚合物膩?zhàn)愉伷讲⑵交^渡。
◆ 粘鋼表面
按正常程序粘鋼施工弄好后，清除鋼表面的油脂、污垢、鐵銹等附著物，再然后涂2層環(huán)氧鐵紅防銹漆。 防銹漆未干時，在其表面均勻地粘上一層干凈的石英砂，用滾筒磨平，待表面干燥后涂抹上。
◆ 膩?zhàn)隅P平
假如基層表面不平衡，線條較深，涂層沒有辦法替代或涂層表面裝飾功能要求特別高，則采用我公司的制作的柔性防水膩?zhàn)庸蝺杀榛鶎颖砻?施工工藝見柔性防水膩?zhàn)咏榻B)，再然后涂防碳化涂料，達(dá)到較好地美觀效果。
◆ 混合油漆
每一次涂層制備前，液體組分應(yīng)攪拌均勻。涂料的質(zhì)量比為:組分甲:組分乙:水= 1: 3: (0-0.2)。 刷底層時，再加進(jìn)的水量應(yīng)當(dāng)相當(dāng)高。應(yīng)準(zhǔn)確測量液體材料和粉末的混合比?；旌衔飸?yīng)使用攪拌器充分均勻攪拌約5分鐘。
混合涂層應(yīng)色澤均勻，無粉末結(jié)塊和沉淀。油漆現(xiàn)只有在攪拌并靜置3分鐘后才能涂漆。涂層應(yīng)分層并分一再涂漆。當(dāng)基層表面未批準(zhǔn)膩?zhàn)訉訒r，涂層應(yīng)涂刷4-5遍，形成厚度為1-1.2毫米的涂層；
當(dāng)有膩?zhàn)訉訒r，可涂刷幾下，形成厚度約為0.75毫米的涂層，涂刷后必須等待前涂層表面干燥不粘手后方可實(shí)施(建議假使在夏季干燥季節(jié)，周期時間也不應(yīng)該少于1.5h)。
現(xiàn)在道路涂料施工完成以后，檢查涂料厚度是否均勻，不允許漏涂，合格后方可開展道路涂料施工。刷子或絨毛輥可當(dāng)成刷洗工具。輥涂應(yīng)來回滾動3-4次，以保證涂層和基層之間并沒有氣泡，粘合牢固。
每一次涂刷宜交替改變涂料涂刷方向。在使用中，假如有沉淀，涂層應(yīng)隨時攪拌均勻。

◆ 涂層固化
施工后12小時內(nèi)，最后一層不可淋雨。但凡涂層暴露在流動的水中，應(yīng)自然干燥并固化7天以上。在封閉上潮濕的環(huán)境中施工時，應(yīng)進(jìn)而使通風(fēng)和除濕。

◆ 注意事項(xiàng)
(1)涂料施工時應(yīng)避免太陽暴曬或刮大風(fēng)，施工溫度應(yīng)在5℃以上，不應(yīng)該在雨季。
(2)基面應(yīng)堅(jiān)實(shí)、光滑、清潔，無油漬、油漬、浮渣、松砂、脫皮、裂紋等缺點(diǎn)，修補(bǔ)部位應(yīng)填好并粘接好。
(3)涂層準(zhǔn)備量應(yīng)依據(jù)實(shí)際面積計(jì)算，并應(yīng)按照需要使用，以防止硬化。建議在制備后1小時內(nèi)用完涂層，干燥增稠后不應(yīng)該加水。
(5)施工中發(fā)覺出的涂層有脫落、裂紋、針孔、氣泡或不嚴(yán)密的殘茬等弊端，應(yīng)及時補(bǔ)救。
